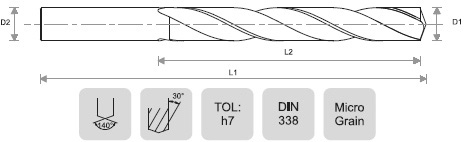

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK DIA |
---|---|---|---|---|
D1 | L2 | L1 | D2 | |
BTD-72-030 | 3.0 | 33 | 61 | 3.0 |
BTD-72-031 | 3.1 | 36 | 65 | 3.1 |
BTD-72-032 | 3.2 | 36 | 65 | 3.2 |
BTD-72-033 | 3.3 | 36 | 65 | 3.3 |
BTD-72-034 | 3.4 | 39 | 70 | 3.4 |
BTD-72-035 | 3.5 | 39 | 70 | 3.5 |
BTD-72-036 | 3.6 | 39 | 70 | 3.6 |
BTD-72-037 | 3.7 | 39 | 70 | 3.7 |
BTD-72-038 | 3.8 | 43 | 75 | 3.8 |
BTD-72-039 | 3.9 | 43 | 75 | 3.9 |
BTD-72-040 | 4.0 | 43 | 75 | 4.0 |
BTD-72-041 | 4.1 | 43 | 75 | 4.1 |
BTD-72-042 | 4.2 | 43 | 75 | 4.2 |
BTD-72-043 | 4.3 | 47 | 80 | 4.3 |
BTD-72-044 | 4.4 | 47 | 80 | 4.4 |
BTD-72-045 | 4.5 | 47 | 80 | 4.5 |
BTD-72-046 | 4.6 | 47 | 80 | 4.6 |
BTD-72-047 | 4.7 | 47 | 80 | 4.7 |
BTD-72-048 | 4.8 | 52 | 86 | 4.8 |
BTD-72-049 | 4.9 | 52 | 86 | 4.9 |
BTD-72-050 | 5.0 | 52 | 86 | 5.0 |
BTD-72-051 | 5.1 | 52 | 86 | 5.1 |
BTD-72-052 | 5.2 | 52 | 86 | 5.2 |
BTD-72-053 | 5.3 | 52 | 86 | 5.3 |
BTD-72-054 | 5.4 | 57 | 93 | 5.4 |
BTD-72-055 | 5.5 | 57 | 93 | 5.5 |
BTD-72-056 | 5.6 | 57 | 93 | 5.6 |
BTD-72-057 | 5.7 | 57 | 93 | 5.7 |
BTD-72-058 | 5.8 | 57 | 93 | 5.8 |
BTD-72-059 | 5.9 | 57 | 93 | 5.9 |
BTD-72-060 | 6.0 | 57 | 93 | 6.0 |
BTD-72-061 | 6.1 | 63 | 101 | 6.1 |
BTD-72-062 | 6.2 | 63 | 101 | 6.2 |
BTD-72-063 | 6.3 | 63 | 101 | 6.3 |
BTD-72-064 | 6.4 | 63 | 101 | 6.4 |
BTD-72-065 | 6.5 | 63 | 101 | 6.5 |
BTD-72-066 | 6.6 | 63 | 101 | 6.6 |
BTD-72-067 | 6.7 | 63 | 101 | 6.7 |
BTD-72-068 | 6.8 | 69 | 109 | 6.8 |
BTD-72-069 | 6.9 | 69 | 109 | 6.9 |
BTD-72-070 | 7.0 | 69 | 109 | 7.0 |
BTD-72-071 | 7.1 | 69 | 109 | 7.1 |
BTD-72-072 | 7.2 | 69 | 109 | 7.2 |
BTD-72-073 | 7.3 | 69 | 109 | 7.3 |
BTD-72-074 | 7.4 | 69 | 109 | 7.4 |
BTD-72-075 | 7.5 | 69 | 109 | 7.5 |
BTD-72-076 | 7.6 | 75 | 117 | 7.6 |
BTD-72-077 | 7.7 | 75 | 117 | 7.7 |
BTD-72-078 | 7.8 | 75 | 117 | 7.8 |
BTD-72-079 | 7.9 | 75 | 117 | 7.9 |
BTD-72-080 | 8.0 | 75 | 117 | 8.0 |
BTD-72-081 | 8.1 | 75 | 117 | 8.1 |
BTD-72-082 | 8.2 | 75 | 117 | 8.2 |
BTD-72-083 | 8.3 | 75 | 117 | 8.3 |
BTD-72-084 | 8.4 | 75 | 117 | 8.4 |
BTD-72-085 | 8.5 | 75 | 117 | 8.5 |
BTD-72-086 | 8.6 | 81 | 125 | 8.6 |
BTD-72-087 | 8.7 | 81 | 125 | 8.7 |
BTD-72-088 | 8.8 | 81 | 125 | 8.8 |
BTD-72-089 | 8.9 | 81 | 125 | 8.9 |
BTD-72-090 | 9.0 | 81 | 125 | 9.0 |
BTD-72-091 | 9.1 | 81 | 125 | 9.1 |
BTD-72-092 | 9.2 | 81 | 125 | 9.2 |
BTD-72-093 | 9.3 | 81 | 125 | 9.3 |
BTD-72-094 | 9.4 | 81 | 125 | 9.4 |
BTD-72-095 | 9.5 | 81 | 125 | 9.5 |
BTD-72-096 | 9.6 | 87 | 133 | 9.6 |
BTD-72-097 | 9.7 | 87 | 133 | 9.7 |
BTD-72-098 | 9.8 | 87 | 133 | 9.8 |
BTD-72-099 | 9.9 | 87 | 133 | 9.9 |
BTD-72-100 | 10.0 | 87 | 133 | 10.0 |
BTD-72-101 | 10.1 | 87 | 133 | 10.1 |
BTD-72-102 | 10.2 | 87 | 133 | 10.2 |
BTD-72-103 | 10.3 | 87 | 133 | 10.3 |
BTD-72-104 | 10.4 | 87 | 133 | 10.4 |
BTD-72-105 | 10.5 | 87 | 133 | 10.5 |
BTD-72-106 | 10.6 | 87 | 133 | 10.6 |
BTD-72-107 | 10.7 | 94 | 142 | 10.7 |
BTD-72-108 | 10.8 | 94 | 142 | 10.8 |
BTD-72-109 | 10.9 | 94 | 142 | 10.9 |
BTD-72-110 | 11.0 | 94 | 142 | 11.0 |
BTD-72-111 | 11.1 | 94 | 142 | 11.1 |
BTD-72-112 | 11.2 | 94 | 142 | 11.2 |
BTD-72-113 | 11.3 | 94 | 142 | 11.3 |
BTD-72-114 | 11.4 | 94 | 142 | 11.4 |
BTD-72-115 | 11.5 | 94 | 142 | 11.5 |
BTD-72-116 | 11.6 | 94 | 142 | 11.6 |
BTD-72-117 | 11.7 | 94 | 142 | 11.7 |
BTD-72-118 | 11.8 | 94 | 142 | 11.8 |
BTD-72-119 | 11.9 | 101 | 151 | 11.9 |
BTD-72-120 | 12.0 | 101 | 151 | 12.0 |
BTD-72-121 | 12.1 | 101 | 151 | 12.1 |
BTD-72-122 | 12.2 | 101 | 151 | 12.2 |
BTD-72-123 | 12.3 | 101 | 151 | 12.3 |
BTD-72-124 | 12.4 | 101 | 151 | 12.4 |
BTD-72-125 | 12.5 | 101 | 151 | 12.5 |
BTD-72-126 | 12.6 | 101 | 151 | 12.6 |
BTD-72-127 | 12.7 | 101 | 151 | 12.7 |
BTD-72-128 | 12.8 | 101 | 151 | 12.8 |
BTD-72-129 | 12.9 | 101 | 151 | 12.9 |
BTD-72-130 | 13.0 | 101 | 151 | 13.0 |
BTD-72-131 | 13.1 | 101 | 151 | 13.1 |
BTD-72-132 | 13.2 | 101 | 151 | 13.2 |
BTD-72-133 | 13.3 | 108 | 160 | 13.3 |
BTD-72-134 | 13.4 | 108 | 160 | 13.4 |
BTD-72-135 | 13.5 | 108 | 160 | 13.5 |
BTD-72-136 | 13.6 | 108 | 160 | 13.6 |
BTD-72-137 | 13.7 | 108 | 160 | 13.7 |
BTD-72-138 | 13.8 | 108 | 160 | 13.8 |
BTD-72-139 | 13.9 | 108 | 160 | 13.9 |
BTD-72-140 | 14.0 | 108 | 160 | 14.0 |
BTD-72-141 | 14.1 | 114 | 169 | 14.1 |
BTD-72-142 | 14.2 | 114 | 169 | 14.2 |
BTD-72-143 | 14.3 | 114 | 169 | 14.3 |
BTD-72-144 | 14.4 | 114 | 169 | 14.4 |
BTD-72-145 | 14.5 | 114 | 169 | 14.5 |
BTD-72-146 | 14.6 | 114 | 169 | 14.6 |
BTD-72-147 | 14.7 | 114 | 169 | 14.7 |
BTD-72-148 | 14.8 | 114 | 169 | 14.8 |
BTD-72-149 | 14.9 | 114 | 169 | 14.9 |
BTD-72-150 | 15.0 | 114 | 169 | 15.0 |
BTD-72-151 | 15.1 | 120 | 178 | 15.1 |
BTD-72-152 | 15.2 | 120 | 178 | 15.2 |
BTD-72-153 | 15.3 | 120 | 178 | 15.3 |
BTD-72-154 | 15.4 | 120 | 178 | 15.4 |
BTD-72-155 | 15.5 | 120 | 178 | 15.5 |
BTD-72-156 | 15.6 | 120 | 178 | 15.6 |
BTD-72-157 | 15.7 | 120 | 178 | 15.7 |
BTD-72-158 | 15.8 | 120 | 178 | 15.8 |
BTD-72-159 | 15.9 | 120 | 178 | 15.9 |
BTD-72-160 | 16.0 | 120 | 178 | 16.0 |
BTD-72-165 | 16.5 | 125 | 184 | 16.5 |
BTD-72-170 | 17.0 | 125 | 184 | 17.0 |
BTD-72-175 | 17.5 | 130 | 191 | 17.5 |
BTD-72-180 | 18.0 | 130 | 191 | 18.0 |
BTD-72-185 | 18.5 | 135 | 198 | 18.5 |
BTD-72-190 | 19.0 | 135 | 198 | 19.0 |
BTD-72-195 | 19.5 | 140 | 205 | 19.5 |
BTD-72-200 | 20.0 | 140 | 205 | 20.0 |
BTD-72-210 | 21.0 | 145 | 212 | 21.0 |
BTD-72-220 | 22.0 | 145 | 212 | 22.0 |
BTD-72-230 | 23.0 | 150 | 220 | 23.0 |
BTD-72-240 | 24.0 | 150 | 220 | 24.0 |
BTD-72-250 | 25.0 | 155 | 230 | 25.0 |
BTD-72-260 | 26.0 | 155 | 230 | 26.0 |
BTD-72-280 | 28.0 | 155 | 230 | 28.0 |
BTD-72-300 | 30.0 | 155 | 230 | 30.0 |
BTD-72-320 | 32.0 | 155 | 230 | 32.0 |
BTD-72-340 | 34.0 | 160 | 240 | 34.0 |
BTD-72-360 | 36.0 | 160 | 240 | 36.0 |
BTD-72-380 | 38.0 | 160 | 240 | 38.0 |
BTD-72-400 | 40.0 | 160 | 240 | 40.0 |
All Dimensions in MM
Also offered on request in :
