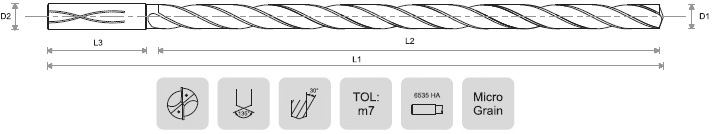

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK LENGTH | SHANK DIA |
---|---|---|---|---|---|
D1 | L2 | L1 | L3 | D2 | |
BLD-91-030 | 3.0 | 55 | 95 | 36 | 6.0 |
BLD-91-035 | 3.5 | 76 | 116 | 36 | 6.0 |
BLD-91-040 | 4.0 | 76 | 116 | 36 | 6.0 |
BLD-91-045 | 4.5 | 93 | 133 | 36 | 6.0 |
BLD-91-050 | 5.0 | 93 | 133 | 36 | 6.0 |
BLD-91-055 | 5.5 | 110 | 150 | 36 | 6.0 |
BLD-91-060 | 6.0 | 110 | 150 | 36 | 6.0 |
BLD-91-065 | 6.5 | 127 | 167 | 36 | 8.0 |
BLD-91-070 | 7.0 | 127 | 167 | 36 | 8.0 |
BLD-91-075 | 7.5 | 143 | 183 | 36 | 8.0 |
BLD-91-080 | 8.0 | 143 | 183 | 36 | 8.0 |
BLD-91-085 | 8.5 | 160 | 204 | 40 | 10.0 |
BLD-91-090 | 9.0 | 160 | 204 | 40 | 10.0 |
BLD-91-095 | 9.5 | 177 | 221 | 40 | 10.0 |
BLD-91-100 | 10.0 | 177 | 221 | 40 | 10.0 |
BLD-91-105 | 10.5 | 198 | 247 | 45 | 12.0 |
BLD-91-110 | 11.0 | 198 | 247 | 45 | 12.0 |
BLD-91-115 | 11.5 | 214 | 263 | 45 | 12.0 |
BLD-91-120 | 12.0 | 214 | 263 | 45 | 12.0 |
BLD-91-125 | 12.5 | 248 | 297 | 45 | 14.0 |
BLD-91-130 | 13.0 | 248 | 297 | 45 | 14.0 |
BLD-91-135 | 13.5 | 248 | 297 | 45 | 14.0 |
BLD-91-140 | 14.0 | 248 | 297 | 45 | 14.0 |
All Dimensions in MM
PROCEDURE :
Also offered on request in :
