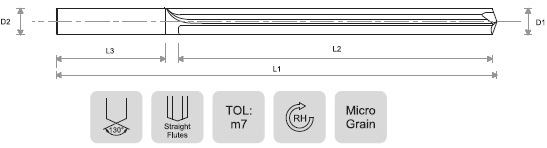

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK LENGTH | SHANK DIA |
---|---|---|---|---|---|
D1 | L2 | L1 | L3 | D2 | |
BBD-82-030 | 3.0 | 32 | 74 | 36 | 3.0 |
BBD-82-035 | 3.5 | 34 | 74 | 36 | 3.5 |
BBD-82-040 | 4.0 | 45 | 97 | 36 | 4.0 |
BBD-82-045 | 4.5 | 45 | 97 | 36 | 4.5 |
BBD-82-050 | 5.0 | 57 | 97 | 36 | 5.0 |
BBD-82-055 | 5.5 | 57 | 97 | 36 | 5.5 |
BBD-82-060 | 6.0 | 57 | 97 | 36 | 6.0 |
BBD-82-065 | 6.5 | 76 | 116 | 36 | 6.5 |
BBD-82-070 | 7.0 | 76 | 116 | 36 | 7.0 |
BBD-82-075 | 7.5 | 76 | 116 | 36 | 7.5 |
BBD-82-080 | 8.0 | 76 | 116 | 36 | 8.0 |
BBD-82-085 | 8.5 | 95 | 139 | 40 | 8.5 |
BBD-82-090 | 9.0 | 95 | 139 | 40 | 9.0 |
BBD-82-095 | 9.5 | 95 | 139 | 40 | 9.5 |
BBD-82-100 | 10.0 | 95 | 139 | 40 | 10.0 |
BBD-82-105 | 10.5 | 114 | 163 | 45 | 10.5 |
BBD-82-110 | 11.0 | 114 | 163 | 45 | 11.0 |
BBD-82-115 | 11.5 | 114 | 163 | 45 | 11.5 |
BBD-82-120 | 12.0 | 114 | 163 | 45 | 12.0 |
BBD-82-125 | 12.5 | 133 | 182 | 45 | 12.5 |
BBD-82-130 | 13.0 | 133 | 182 | 45 | 13.0 |
BBD-82-135 | 13.5 | 133 | 182 | 45 | 13.5 |
BBD-82-140 | 14.0 | 133 | 182 | 45 | 14.0 |
BBD-82-145 | 14.5 | 152 | 204 | 45 | 14.5 |
BBD-82-150 | 15.0 | 152 | 204 | 45 | 15.0 |
BBD-82-155 | 15.5 | 152 | 204 | 45 | 15.5 |
BBD-82-160 | 16.0 | 152 | 204 | 45 | 16.0 |
BBD-82-170 | 17.0 | 171 | 223 | 45 | 17.0 |
BBD-82-180 | 18.0 | 171 | 223 | 45 | 18.0 |
BBD-82-190 | 19.0 | 190 | 244 | 50 | 19.0 |
BBD-82-200 | 20.0 | 190 | 244 | 50 | 20.0 |
All Dimensions in MM
Also offered on request in :
