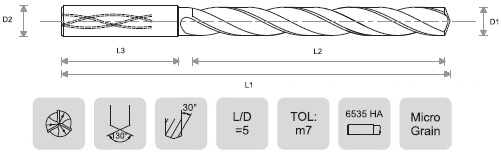

PRODUCT CODE | DRILL DIA | FLUTE LENGTH | OVERALL LENGTH | SHANK LENGTH | SHANK DIA |
---|---|---|---|---|---|
D1 | L2 | L1 | L3 | D2 | |
BTD-77-030 | 3.0 | 28 | 66 | 36 | 6.0 |
BTD-77-032 | 3.2 | 28 | 66 | 36 | 6.0 |
BTD-77-035 | 3.5 | 28 | 66 | 36 | 6.0 |
BTD-77-038 | 3.8 | 36 | 74 | 36 | 6.0 |
BTD-77-040 | 4.0 | 36 | 74 | 36 | 6.0 |
BTD-77-042 | 4.2 | 36 | 74 | 36 | 6.0 |
BTD-77-045 | 4.5 | 36 | 74 | 36 | 6.0 |
BTD-77-048 | 4.8 | 44 | 82 | 36 | 6.0 |
BTD-77-050 | 5.0 | 44 | 82 | 36 | 6.0 |
BTD-77-052 | 5.2 | 44 | 82 | 36 | 6.0 |
BTD-77-055 | 5.5 | 44 | 82 | 36 | 6.0 |
BTD-77-058 | 5.8 | 44 | 82 | 36 | 6.0 |
BTD-77-060 | 6.0 | 44 | 82 | 36 | 6.0 |
BTD-77-062 | 6.2 | 53 | 91 | 36 | 8.0 |
BTD-77-065 | 6.5 | 53 | 91 | 36 | 8.0 |
BTD-77-068 | 6.8 | 53 | 91 | 36 | 8.0 |
BTD-77-070 | 7.0 | 53 | 91 | 36 | 8.0 |
BTD-77-072 | 7.2 | 53 | 91 | 36 | 8.0 |
BTD-77-075 | 7.5 | 53 | 91 | 36 | 8.0 |
BTD-77-078 | 7.8 | 53 | 91 | 36 | 8.0 |
BTD-77-080 | 8.0 | 53 | 91 | 36 | 8.0 |
BTD-77-082 | 8.2 | 61 | 103 | 40 | 10.0 |
BTD-77-085 | 8.5 | 61 | 103 | 40 | 10.0 |
BTD-77-088 | 8.8 | 61 | 103 | 40 | 10.0 |
BTD-77-090 | 9.0 | 61 | 103 | 40 | 10.0 |
BTD-77-092 | 9.2 | 61 | 103 | 40 | 10.0 |
BTD-77-095 | 9.5 | 61 | 103 | 40 | 10.0 |
BTD-77-098 | 9.8 | 61 | 103 | 40 | 10.0 |
BTD-77-100 | 10.0 | 61 | 103 | 40 | 10.0 |
BTD-77-102 | 10.2 | 71 | 118 | 45 | 12.0 |
BTD-77-105 | 10.5 | 71 | 118 | 45 | 12.0 |
BTD-77-108 | 10.8 | 71 | 118 | 45 | 12.0 |
BTD-77-110 | 11.0 | 71 | 118 | 45 | 12.0 |
BTD-77-112 | 11.2 | 71 | 118 | 45 | 12.0 |
BTD-77-115 | 11.5 | 71 | 118 | 45 | 12.0 |
BTD-77-118 | 11.8 | 71 | 118 | 45 | 12.0 |
BTD-77-120 | 12.0 | 71 | 118 | 45 | 12.0 |
BTD-77-122 | 12.2 | 77 | 124 | 45 | 14.0 |
BTD-77-125 | 12.5 | 77 | 124 | 45 | 14.0 |
BTD-77-128 | 12.8 | 77 | 124 | 45 | 14.0 |
BTD-77-130 | 13.0 | 77 | 124 | 45 | 14.0 |
BTD-77-132 | 13.2 | 77 | 124 | 45 | 14.0 |
BTD-77-135 | 13.5 | 77 | 124 | 45 | 14.0 |
BTD-77-138 | 13.8 | 77 | 124 | 45 | 14.0 |
BTD-77-140 | 14.0 | 77 | 124 | 45 | 14.0 |
BTD-77-145 | 14.5 | 89 | 133 | 48 | 16.0 |
BTD-77-150 | 15.0 | 89 | 133 | 48 | 16.0 |
BTD-77-155 | 15.5 | 89 | 133 | 48 | 16.0 |
BTD-77-160 | 16.0 | 89 | 133 | 48 | 16.0 |
BTD-77-165 | 16.5 | 93 | 143 | 48 | 18.0 |
BTD-77-170 | 17.0 | 93 | 143 | 48 | 18.0 |
BTD-77-175 | 17.5 | 93 | 143 | 48 | 18.0 |
BTD-77-180 | 18.0 | 93 | 143 | 48 | 18.0 |
BTD-77-185 | 18.5 | 101 | 153 | 50 | 20.0 |
BTD-77-190 | 19.0 | 101 | 153 | 50 | 20.0 |
BTD-77-200 | 20.0 | 101 | 153 | 50 | 20.0 |
BTD-77-220 | 22.0 | 105 | 166 | 56 | 25.0 |
BTD-77-240 | 24.0 | 117 | 180 | 56 | 25.0 |
BTD-77-260 | 26.0 | 162 | 226 | 60 | 32.0 |
BTD-77-280 | 28.0 | 174 | 236 | 60 | 32.0 |
BTD-77-300 | 30.0 | 186 | 250 | 60 | 32.0 |
BTD-77-320 | 32.0 | 186 | 250 | 60 | 32.0 |
All Dimensions in MM
Also offered on request in :
